I. Introduction générale

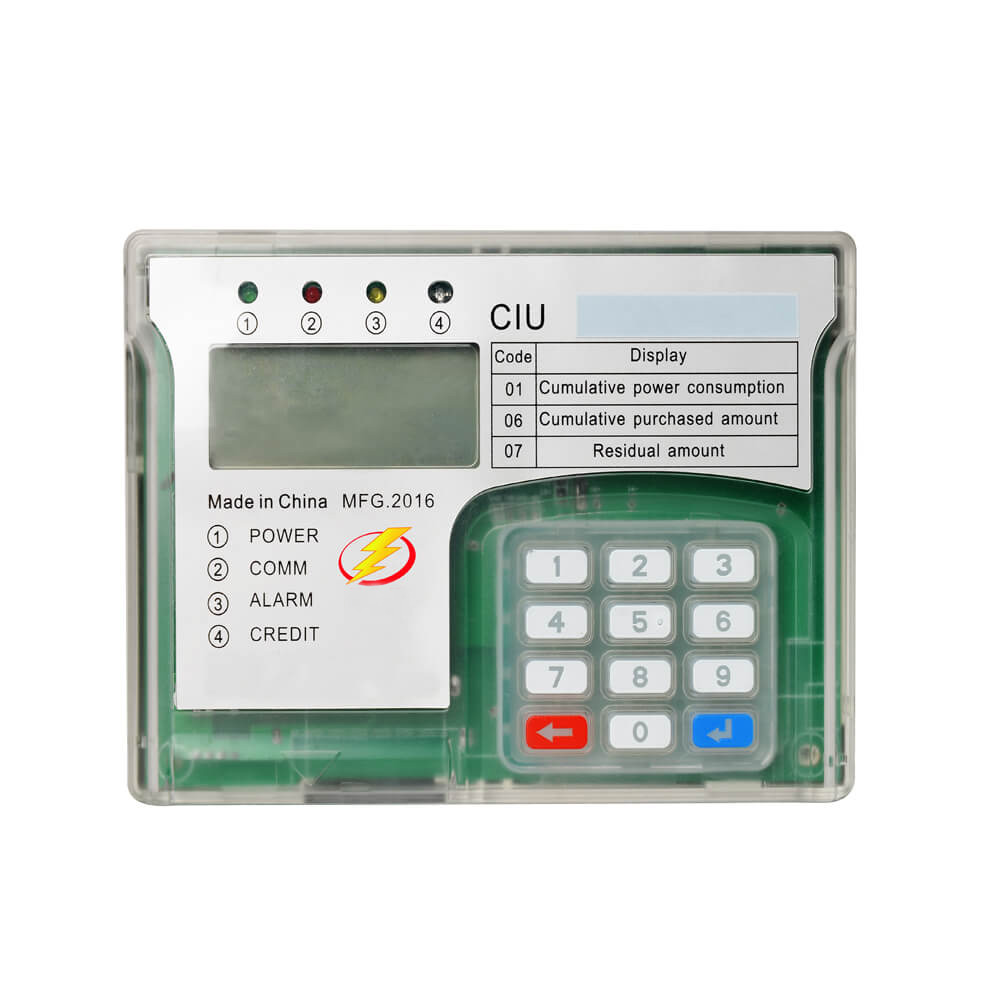

Unité d’interface utilisateur prépayé split STS DDSY1598 est conçue avec des fonctionnalités robustes, fiables et modernes.

Le compteur à clavier triphasé de type Split est fabriqué par iSmart avec une haute qualité. Le compteur est doté d’une puce de mesure avancée avec un processeur hautement fiable et fabriqué avec un processus SMT avancé.

Le compteur à clavier de type divisé se compose de deux parties, à savoir le compteur et le contrôle (MCU) et l’unité d’interface utilisateur (UIU).

La communication entre le MCU et l’UIU utilise la communication PLC. Le client peut effectuer des opérations telles que la facturation du crédit et la demande de données de mesure avec UIU.

II. Indication LED UIU
1. LED d’impulsion
Le voyant d’impulsion est de couleur rouge et indique la charge électrique. Il clignotera lorsque le MCU est sous tension.
2. Tamper/com led
Le voyant d’autoprotection est de couleur rouge, il s’allumera dans les conditions d’autoprotection.
La LED Com est de couleur verte, elle clignotera lorsque l’UIU communiquera avec le MCU.
3. Crédit conduit
La LED de crédit est de couleur verte et rouge. Lorsque le crédit du solde est plein, le voyant de crédit est vert. Il deviendra rouge et clignotera lorsque le solde créditeur sera bas. Il restera rouge lorsque le crédit sera épuisé.

III. Les fonctions
1. Déconnectez-vous en cas de crédit zéro
Le relais intégré du MCU se coupe lorsqu’il n’y a plus de crédit dans le compteur. Le compteur récupérera l’alimentation après recharge.
2. Déclenchement lors de l’ouverture du couvercle des bornes et de l’ouverture du couvercle supérieur.
Le relais intégré du MCU se coupe lorsque le couvercle des bornes et le couvercle supérieur sont ouverts. Le compteur récupérera l’alimentation après avoir entré le jeton d’inviolabilité.
3. Fonction de contrôle de surcharge
a. Lorsque la puissance dépasse la valeur prédéfinie pendant 3 s, le compteur entrera en état de surcharge.

b. Lorsque le compteur est en état de surcharge pendant 5 minutes, le compteur déconnectera automatiquement le relais, mais le relais sera reconnecté après 150 s.

c. Lorsque les temps de déclenchement du relais du compteur causés par l’état de surcharge atteignent 5 chiffres, le relais du compteur sera fermé 30 minutes après le déclenchement du 5ème relais. Après la reconnexion, les temps de déclenchement du relais seront comptés à nouveau.
