Project Description

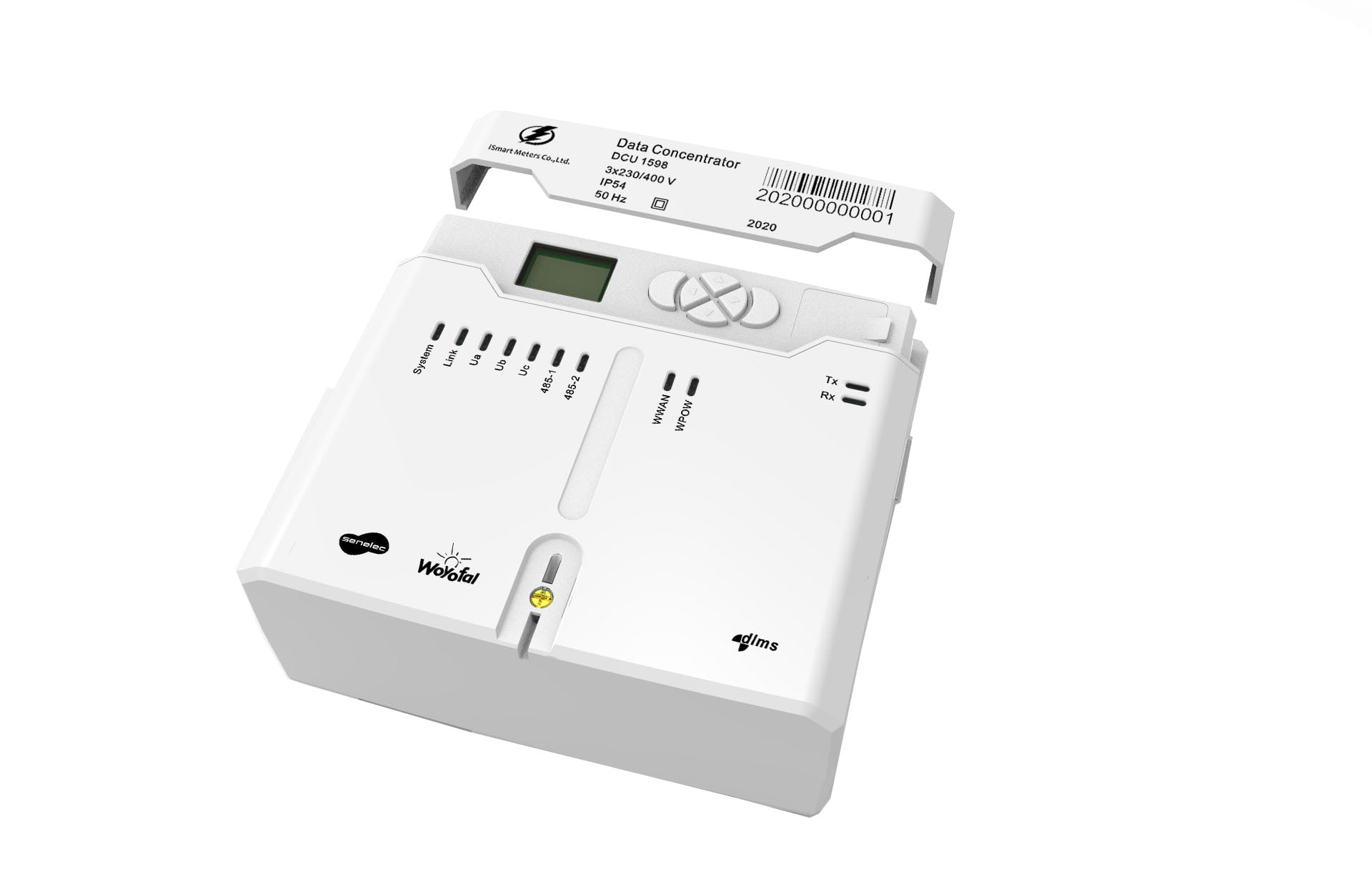

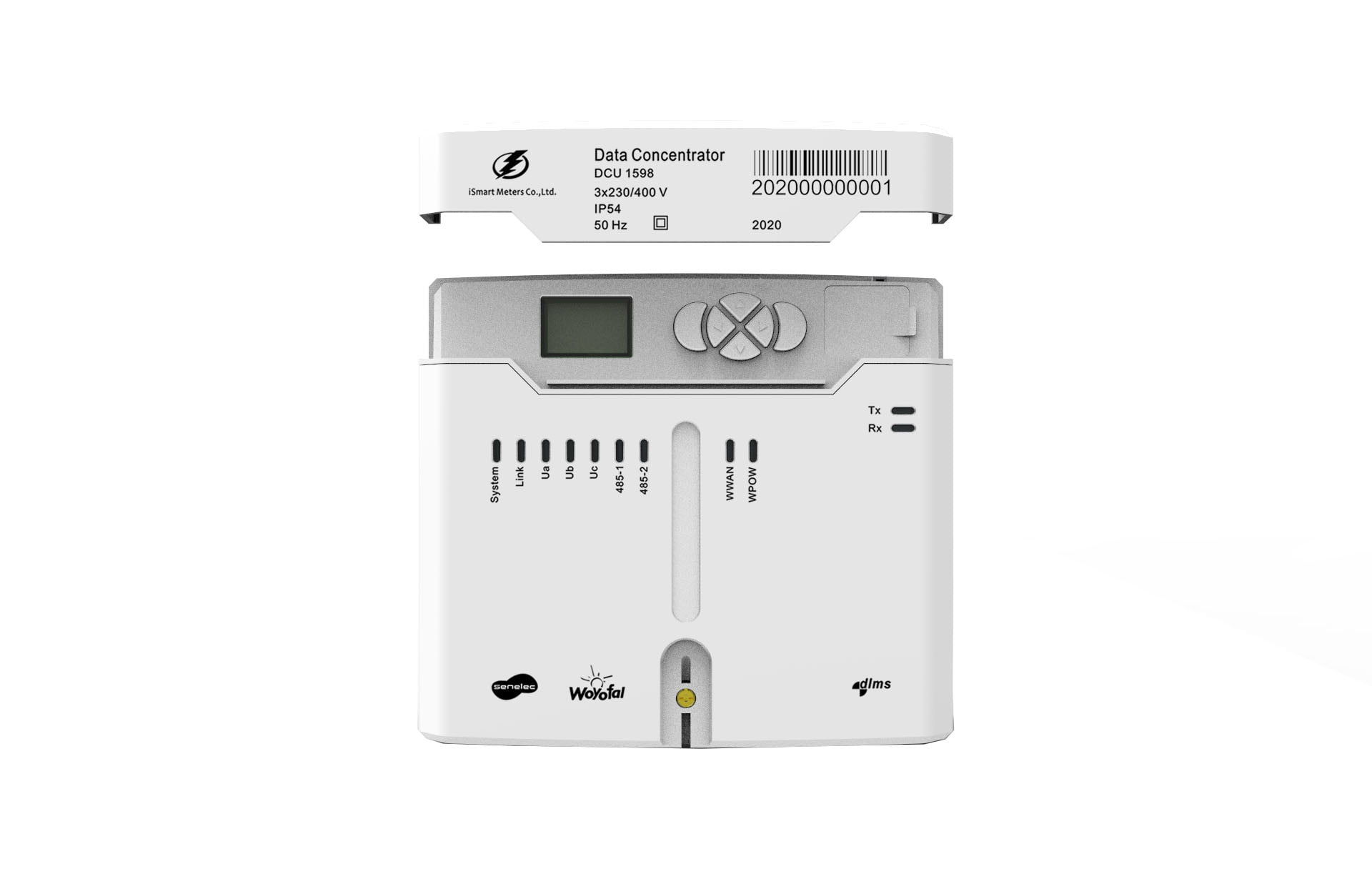

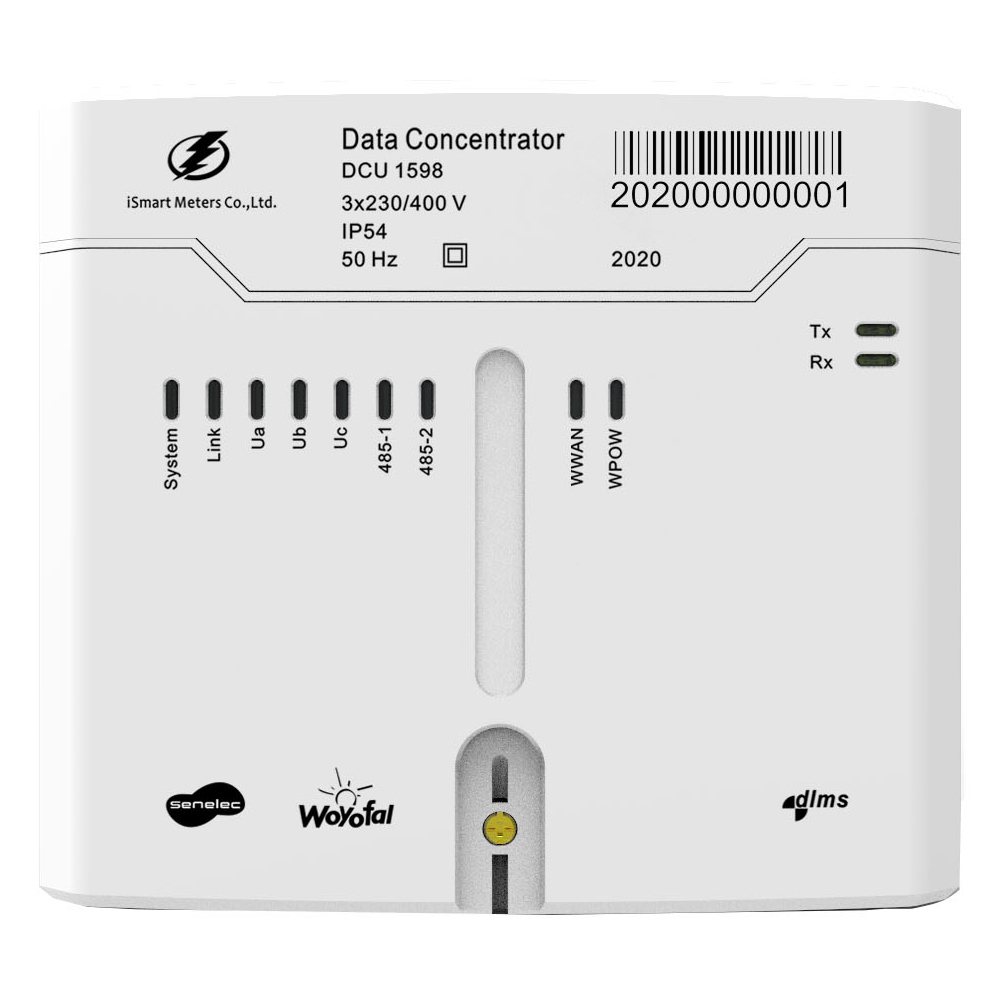

Concentrateur de données intelligent DLMS DCU1598 est un concentrateur intelligent pour les systèmes de lecture et de contrôle de compteurs à grande échelle. La fonction de base du concentrateur est de collecter les données des appareils de mesure, de les stocker et de fournir les données à HES.
Le DCU1598 est conçu pour être modulaire dans la structure matérielle et logicielle. Cette modularité rend l’introduction de nouvelles technologies et protocoles dans le futur facile et flexible.
Le DCU1598 communique avec HES en utilisant TCP / IP et GPRS / UMTS / EVDO / FDD-LTE / TDD-LTE. Avec les appareils de mesure, le DCU1598 utilise une communication PLC basse tension économique et simple.
Installation, configuration et gestion automatiques du réseau
La communication de liaison montante peut être connectée via un modem 4G et Ethernet
La communication descendante peut être connectée via PLC, RS485, module RF en option
Le modem PLC est conforme à la norme G3-PLC
Protocole standard de lecture des compteurs: DLMS / COSEM
Protocoles réseau flexibles: TCP / IP, HTTP, FTP, SCP
Équipé de super condensateurs pour soutenir la dernière poussée bidirectionnelle
Serveur Web intégré pour des diagnostics paramétrés
Fonction et caractéristique
Le DCU1598 concentrateur peut fonctionner comme un serveur DLMS dans la communication DC-HES et un client DLMS dans la communication entre le concentrateur et les compteurs. Il prend en charge le protocole TCP / IP complet (prenant en charge le mode d’écoute TCP / IP) pour capturer des données et les transférer vers HES via le réseau mobile (ou un autre réseau). En outre, segmentez les paquets pour assurer une communication fiable avec HES et prendre en charge la communication locale et à distance pour le reporting / la surveillance / le contrôle des compteurs d’électricité intelligents.
Le DCU1598 concentrateur peut également identifier et envoyer automatiquement une déconnexion avec le compteur intelligent. Ces informations sont stockées dans le concentrateur tandis qu’une demande sera transmise à HES. Le concentrateur peut forcer le compteur intelligent à la fois dans l’interface locale et distante.
| Enregistrement automatique du compteur de soutien |
| Horloge en temps réel (RTC), synchronisation du réseau via NTP |
| Sécurité double couche (couche d’application PLC / RS485 MAC et DLMS) |
| Surveillance des événements et des alarmes et stockage des données |
| Détection de couvercle ouvert |
| Statistiques de communication et analyse de l’état du réseau |
| Modem remplaçable |
| En cas de perte d’électricité, le DCU1598 peut conserver au moins 3 minutes pour enregistrer les données et pousser l’événement de perte d’alimentation vers HES. |
Paramètres principaux
| Article | La description |
|---|---|
| Ethernet | 1*RJ45 10M / 100M / 1Gbps, auto-ajustable |
| 2G/3G/4G | GPRS/EDGE: 900/1800MHz WCDMA-HSPA+: Ver EA: B1,B8 Ver NA: B2,B4,B5 MAX data rate 42Mbps(DL)/5.76Mbps(UL) FDD-LTE Cat4: Ver EA:B1,B3,B5,B7,B8,B20 Ver NA:B2,B4,B5,B7,B12,B17 MAX data rate 150Mbps(DL)/50Mbps(UL) TDD-LTE Cat4(Ver EA only): B40 MAX date rate 130Mbps(DL)/35Mbps(UL) Radio output power EGSM900：+33dBm (Power Class 4) DCS1800：+30dBm (Power Class 1) EDGE 900MHz：+27dBm (Power Class E2) EDGE1800MHz：+26dBm (Power Class E2) UMTS：+23dBm (Power Class 3) LTE：+23dBm (Power Class 3) |
| PLC | BPLC Frequency Band: Band0 2MHz-12MHz Band1 2.4MHz-5.6MHz OFDM modulator mapping: BPSK, QPSK, 16QAM Data rate 100Kbps-30Mbps three-phase communication |
| RS485 | 2 fils, débit de données maximum 19200bps |
| USB | USB2.0 x 1 type A Femelle |
| CPU | ARM926EJ-S 300MHz |
| Source d’alimentation | Monophasé 100V ~ 230V AC Triphasé 173V ~ 400V AC 50 Hz / 60 Hz (+/- 2%) |
| Dimension | 192.3×171.1×79.5mm |
| Température de fonctionnement | -40~70℃ |
| Humidité relative | 5%~95% |
| Protection d’isolation | Class II |
| durée de vie | 15 ans |
