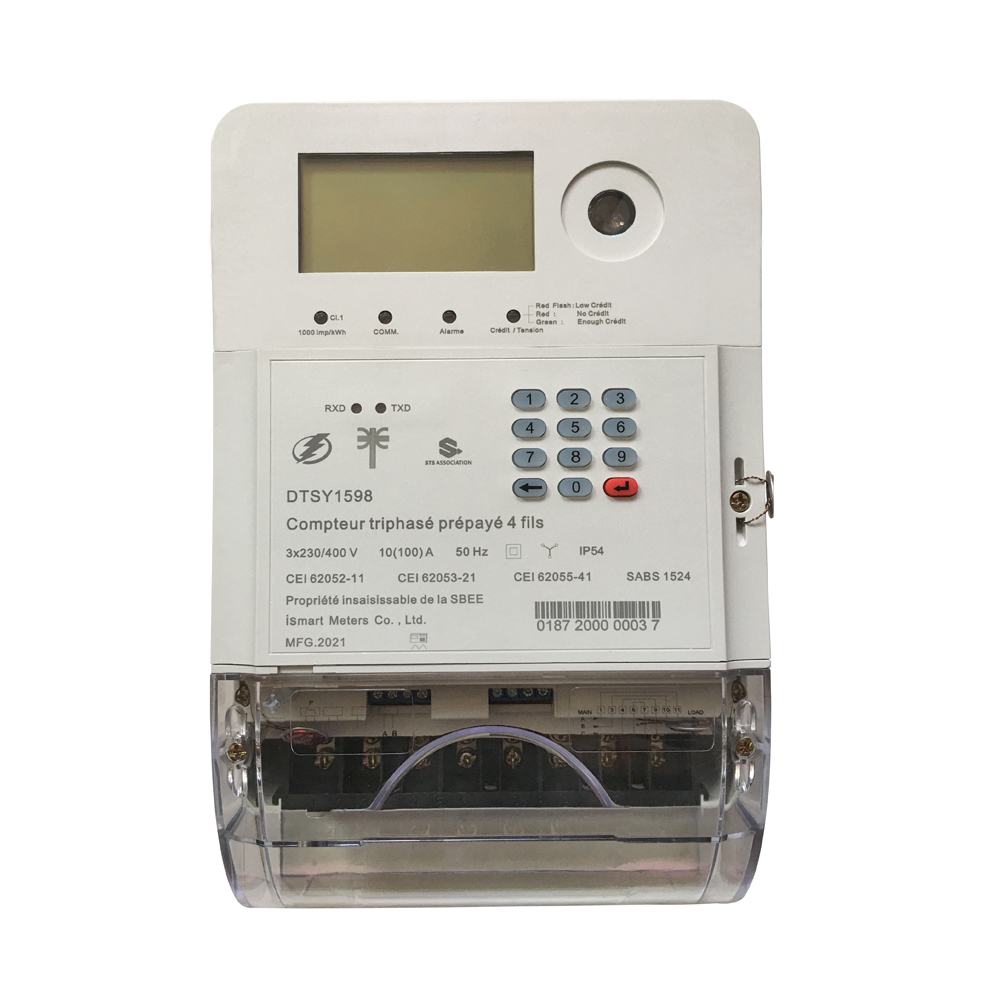

Compteur énergie prépayé intelligent triphasé STS DTSY1598

Compteur énergie prépayé intelligent triphasé STS DTSY1598

Introduction générale

Compteur énergie prépayé intelligent triphasé STS DTSY1598 prend STS TOKEN à 20 chiffres comme moyen de recharge. Il convient aux scénarios de consommation commerciale et industrielle légère. Le consommateur recharge le compteur en unité d’énergie et le compteur déduit l’unité d’énergie en fonction de la consommation. Le compteur est construit avec un clavier, permettant une mesure active de l’énergie et un contrôle du paiement anticipé.

Le DTSY1598 offre l’option d’une communication optique conforme à la norme IEC 62056-21. Le compteur comprend une unité de mesure, RTC, unité de contrôle de charge et autres unités auxiliaires.

Le compteur d’énergie prépayé intelligent triphasé STS DTSY1598 prend l’électricité comme facture d’électricité. Les utilisateurs d’électricité achètent l’électricité en premier lieu, et le compteur soustrait le bilan énergétique. Lorsque le bilan énergétique est égal à 0 ou que le découvert est autorisé par les deux parties, le compteur envoie un signal de mise hors tension afin de contrôler la coupure automatique du commutateur de charge.

Le DTSY1598 adopte l’algorithme STS (NRS 009-6-6, NRS 009-6-7,  NRS 009-6-8, NRS 009-6-9), qui comprend un système complet de gestion de la sécurité offrant un niveau de sécurité élevé. et est complètement compatible avec les autres systèmes standard STS. Avec module de communication plug-in et play-out tel que PLC, Lora RF, GPRS ou 3G, élargissant l’évolutivité pour être compatible avec les fonctionnalités AMI.

Fonction d’enregistrement d’événement pour compteur d’énergie prépayé intelligent triphasé STS DTSY1598

1. Événement d’ouverture du couvercle du terminal
   Lorsque le couvercle du terminal du compteur est ouvert, il enverra un signal de mise hors tension pour contrôler la coupure automatique du commutateur de charge. L’icône  »  » clignote sur l’écran LCD. Pendant ce temps, le compteur ajoutera 1 au nombre total de temps d’ouverture du couvercle du terminal. Les temps d’ouverture du couvercle du terminal et les 5 derniers enregistrements de temps d’ouverture du couvercle du terminal peuvent être enregistrés. Dans ce cas, l’alimentation ne peut pas être rétablie même si le couvre-bornes est mis en place, à moins que le TOKEN dédié ne soit entré par le service public après la pose du couvre-bornes. L’événement d’ouverture du couvercle des bornes peut être détecté même lorsque l’alimentation est coupée.
2. Événement d’ouverture de la couverture faciale
   Lorsque le couvercle du visage est ouvert, le compteur enverra un signal de mise hors tension pour que l’interrupteur de charge soit automatiquement coupé. L’icône  »  » clignote sur l’écran LCD. De plus, le compteur ajoutera 1 au nombre total de temps d’ouverture du couvre-visage. Le temps total d’ouverture du couvre-visage et les 5 derniers temps d’ouverture du couvre-visage peuvent être enregistrés. Lors du déclenchement, le relais ne se fermera pas pour rétablir l’alimentation même si le couvercle facial est mis en place, à moins que le jeton dédié ne soit entré par l’utilitaire pour rétablir l’alimentation une fois le couvercle facial installé. L’événement Face cover-open peut être détecté même lorsque l’alimentation est coupée.
3. Événement de surcharge
   Lorsque la durée d’alerte de surcharge du compteur dépasse le temps spécifié, il enverra un signal de mise hors tension pour contrôler la coupure automatique du commutateur de charge. Pendant ce temps, le compteur ajoutera 1 au nombre total de temps de surcharge. En outre, les temps de surcharge et les 5 derniers enregistrements de temps de surcharge peuvent être enregistrés.
4. Événement haute tension
   Lorsque la tension dépasse 260 V et que la durée dure 30 s dans n’importe quelle phase, il enverra un signal de mise hors tension pour contrôler la coupure automatique du commutateur de charge, le compteur ajoutera 1 au nombre de temps de haute tension. Le total des événements haute tension et les 5 derniers enregistrements de temps haute tension peuvent être enregistrés.
5. Événement basse tension
   Lorsque la tension de phase devient inférieure à 150 V et que la durée dure 30 s dans n’importe quelle phase, il enverra un signal de mise hors tension pour contrôler la coupure automatique du commutateur de charge, le compteur ajoutera 1 au nombre de temps de basse tension. Le total des événements basse tension et les 5 derniers enregistrements de temps basse tension peuvent être enregistrés.
6. Événement de surintensité
   Lorsque le courant de phase devient supérieur à 120 A dans n’importe quelle phase, il enverra un signal de mise hors tension pour contrôler la coupure automatique du commutateur de charge, le compteur ajoutera 1 au nombre de temps de surintensité. Le total des événements de surintensité et les 5 derniers enregistrements de temps de surintensité peuvent être enregistrés.
7. Evénement inversé
   Lorsque le compteur consomme de l’énergie en sens inverse pendant 120 secondes dans n’importe quelle phase, il enverra un signal de mise hors tension pour contrôler la coupure automatique du commutateur de charge, il ajoutera 1 au nombre total de temps d’inversion. Lorsque l’événement inversé actuel se produit, l’écran LCD affichera l’étiquette inversée  » « . Les durées totales de consommation inversée et l’heure des 5 derniers événements inversés seront recodées.
8. Relais ouvert pour l’événement de mise hors tension
   Lorsque le compteur s’éteint, il enverra un signal de mise hors tension pour contrôler la coupure automatique du commutateur de charge, il ajoutera 1 au nombre total de temps de mise hors tension. Le compteur peut enregistrer l’heure de démarrage de la mise hors tension. Les heures totales de mise hors tension et l’heure de début et de fin des 5 dernières heures de mise hors tension peuvent être enregistrées.
9. Événement d’achat d’énergie
   Les 60 derniers TOKEN d’achat d’électricité valides, les 10 derniers montants d’achat et les 10 derniers temps et date d’achat peuvent être enregistrés.
