Introduction générale

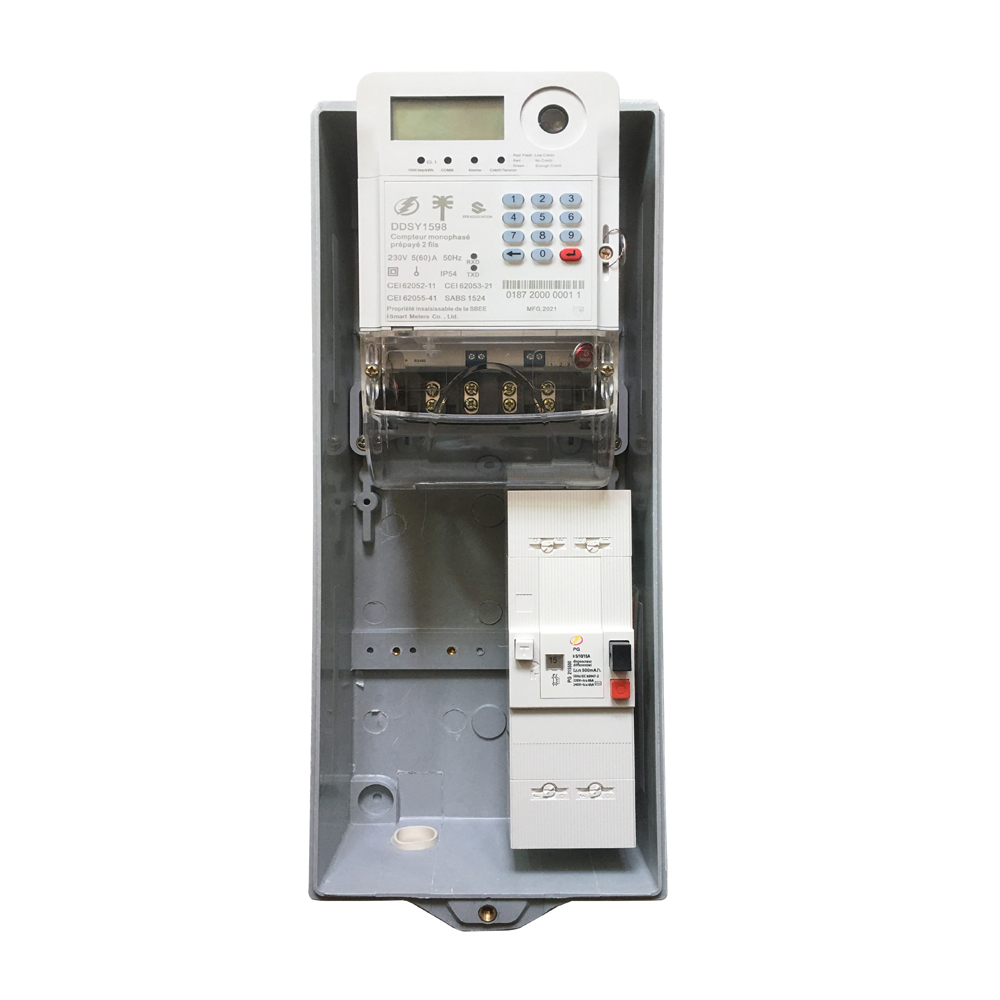

Coffret comptage postpayé monophasé SMC DDSY1598 est fabriqué en polyester renforcé de fibre de verre, spécialement personnalisé pour l’installation d’une position de compteur monophasé de type BS anti-sabotage et conforme à la protection IP54. Il peut également accueillir tous les équipements nécessaires au comptage tels qu’un disjoncteur 1 pc 2P, une bande neutre 1 pc et des cartouches de fusibles de type AD 1 pc.

CARACTERISTIQUES DES COFFRETS

Coffrets pour kit monophasé
Les coffrets sont destinés à recevoir des compteurs électroniques à prépaiement monophasés et triphasés BT. Ils reçoivent tous les équipements nécessaires au comptage et présenteront les caractéristiques ci-après :
• Ils sont moulés par compression à chaud en polycarbonate renforcé de fibres de verre.

• Les matériaux utilisés sont auto-extinguibles à 960°C et résistants à une chaleur supérieure à 125°C et aux rayons ultra violets.

• Ils sont équipés d’un hublot, d’un voyant de lecture de compteur. Le voyant de lecture du compteur est réalisé en polycarbonate transparent, non corrosif et ouvrant de l’extérieur. L’indice de protection mécanique à y associer est l’IK 10.

• Les inserts de fixation des appareillages : sont en laiton étamé en incorrodable, la visserie en acier étamé ou en inox.

• La trappe d’accès au réarmement du disjoncteur : est réalisée en injection sans aucune pièce métallique. Elle est articulée, en sa partie supérieure et garantir une étanchéité de l’ensemble grâce à sa forme.

• Pour la protection contre les corps solides et les liquides, l’indice de protection à associer à ces coffrets est l’IP54.

• Ces coffrets sont conformes aux spécifications EDF HN 60 E-01, 02 et 03, EDF HN 62 S – 15 et EDF HN 60 E-80

• Mode d’Installation des coffres : Fixation murale ou sur poteau par feuillard.

• Sécurité : Dispositif de cadenassage et de plombage

• Etanchéité : Parfaitement étanche aux infiltrations d’eau et à la poussière

• Protection : Grande résistance aux chocs (IK 10 ou plus), degré de protection élevé IP54

• Fixation compteur : Présence pour fixation de divers modèles de compteurs monophasé / triphasé à prépaiement (plaque de montage, vis pour fixation des compteurs triphasé • Fixation coupe circuit

• Fixation disjoncteur de branchement

• Marquage sur façade coffret : logo de la SBEE, numéro de série, année de fabrication et la mention « Propriété insaisissable de la SBEE »
